チップ部品を中空に浮かせ、固定して導通検査が可能なMLCC用検査治具を製作しました
納品までの期間
発注をいただいてから1～1.5ヵ月で納品
検査対象
ディスクリート部品全般（チップコンデンサ、MLCC）
依頼内容
MLCCの周りはプローブなどの接触端子以外には、何も触れさせない状態で検査をしたい。
IMIの対応と提案
チップ部品を中空に浮かせた状態で固定して、導通検査を可能にできると考え、MLCC検査治具をご提案しました。

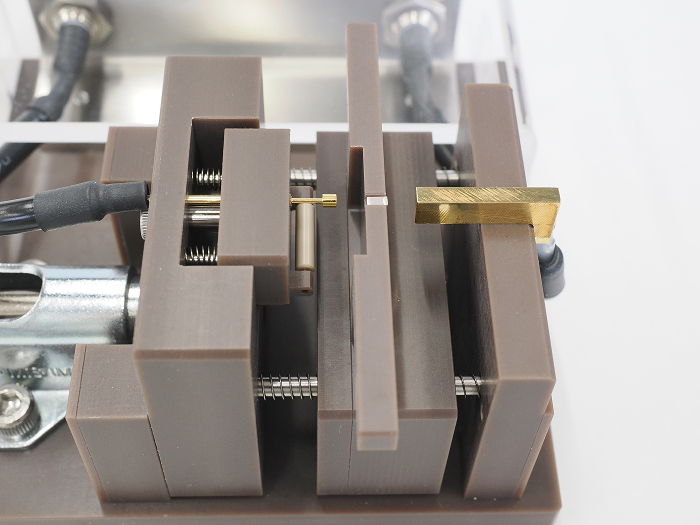

クランプを使った簡単な操作でコンデンサを固定しています。
また、様々なサイズのコンデンサにも対応（0603～）しています。
制作詳細

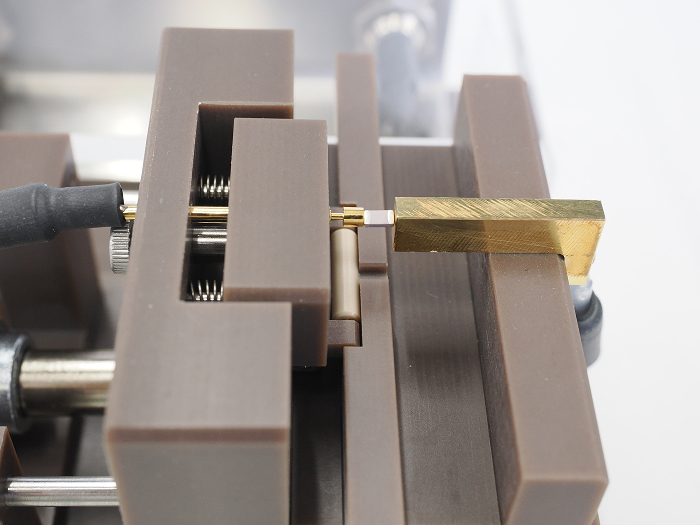

コンデンサは、金属板とプローブを用いて導通を図ります。
今回製作したコンデンサをセットする補助治具は、1つの治具で様々なサイズのコンデンサに対応し検査が可能です。さらに、10個以上のコンデンサを一括測定できるため、検査作業の大幅な効率化を実現します。
